Descrizione
CARATTERISTICHE TECNICHE
Dimensioni
– Maglia 55,5×200 mm
– Tondo verticale diametro 4mm
– Tondo orizzontale diametro 5 mm
Materiale
– Acciaio S235JR UNI EN 10025 zincato secondo la Norma UNI EN 10244-2
Rivestimento
– Verniciatura con Poliestere
Colori
– Verde RAL 6005
– Altri colori a richiesta
Sistema di fissaggio
– Giunto Universale MP per palo quadro (Brevetto Internazionale)
Cancelli
– Cancelli a battente un’anta, due ante, scorrevoli
APPLICAZIONI
Edilizia industriale
Centri residenziali
Villini
Edifici pubblici
Impianti fotovoltaici
VOCE DI CAPITOLATO

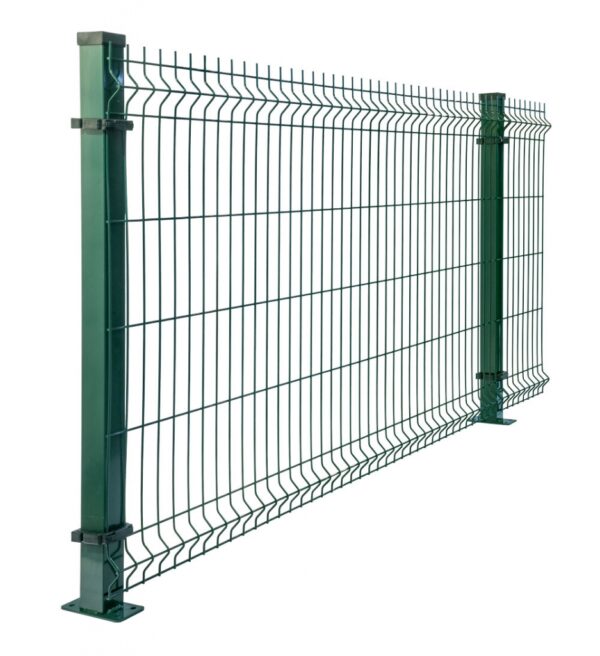

Pannelli in rete elettrosaldata in tondino verticale di acciaio Ø 4mm nominale con nervature orizzontali di rinforzo Ø 5mm.
Maglia 200 x 55,5 mm.
Larghezza pannello e altezza pannello vedere tabella.
Montaggio con Giunto universale MP.
TABELLE TECNICHE
PANNELLO | PIANTANA | Inghisare | Tassellare | ||||||
H | L | Peso | Sezione | Punti fissaggio | L | Peso zn. | L | Peso zn. | |
mm | mm | kg/cad | kg/m2 | mm | n° | mm | kg/cad | mm | kg/cad |
630 | 2504 | 7.3 | 4.6 | 60×60 | 2 | 900 | 2.6 | 700 | 2.4 |
830 | 2504 | 9.1 | 4.4 | 60×60 | 2 | 1100 | 3.2 | 900 | 3.0 |
1030 | 2504 | 10.9 | 4.2 | 60×60 | 2 | 1300 | 3.8 | 1100 | 3.6 |
1230 | 2504 | 12.7 | 4.1 | 60×60 | 2 | 1500 | 4.4 | 1300 | 4.2 |
1530 | 2504 | 16.8 | 4.4 | 60×60 | 3 | 1800 | 5.3 | 1600 | 5.1 |
1730 | 2504 | 17.9 | 4.1 | 60×60 | 4 | 2000 | 5.9 | 1800 | 5.7 |
2030 | 2504 | 21.3 | 4.2 | 60×60 | 4 | 2300 | 6.8 | 2100 | 6.6 |
2430 | 2504 | 22.5 | 3.7 | 60×60 | 4 | 2700 | 8.0 | – | – |
